称重传感器

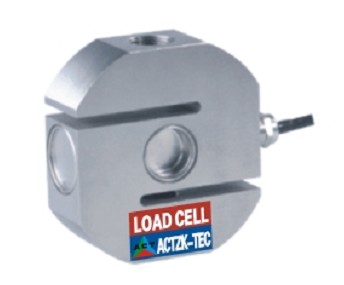

ACT-HM3称重传感器



◆ACT-HM3型称重传感器可满足0.5t~7.5t 量程范围内的测量。
◆合金钢/不锈钢材料,密封焊接,防油、防水、耐腐蚀,可适用于各种环境。
◆S型梁结构设计,拉压双向承载,安装使用方便灵活。
◆适用于电子吊钩秤、料斗秤等各类电子称重设备。
◆安全防爆型产品,可用于恶劣环境及危险性场合。

特 性


◆量程:0.5t~7.5t
◆高精度
◆合金钢/不锈钢材料
◆体积小巧,外型美观

技术指标



额定载荷

t

0.5/1/2/3/4/5/6/7.5

精度



C2

C3

A5S

A5M

B10S

B10M

最大检定分度数

n max

2000

3000

5000

5000

10000

10000

最小检定分度值

v min

Emax/5000

Emax/10000

Emax/15000

Emax/15000

Emax/10000

Emax/10000

综合误差

(%FS)

≤±0.030

≤±0.020

≤±0.018

≤±0.026

≤±0.035

≤±0.050

蠕变

(%FS/30min)

≤±0.024

≤±0.016

≤±0.012

≤±0.017

≤±0.030

≤±0.040

温度对输出灵敏度的影响

(%FS/10℃)

≤±0.017

≤±0.011

≤±0.009

≤±0.013

≤±0.030

≤±0.040

温度对零点输出的影响

(%FS/10℃)

≤±0.023

≤±0.015

≤±0.010

≤±0.014

≤±0.030

≤±0.020

输出灵敏度

(mv/v)

2.0±0.004

输入阻抗

(Ω)

350±3.5

输出阻抗

(Ω)

351±2

绝缘阻抗

(MΩ)

≥5000(50VDC)

零点输出

(%FS)

1.5

温度补偿范围

(℃)

-10~+40

允许使用温度范围

(℃)

-35~+65

推荐激励电压

(V)

5~12(DC)

最大激励电压

(V)

18(DC)

安全过载范围

(%FS)

120

极限过载范围

(%FS)

150

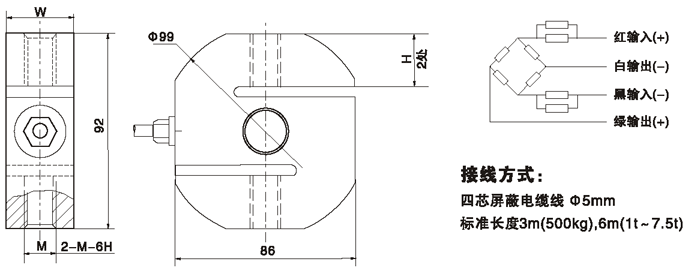

外形尺寸mm(inch)







量程(t)
0.5
1.0
2.0
3.0
4.0
5.0
6.0
7.5
W
32(1.26)
32(1.26)
32(1.26)
32(1.26)
36(1.42)
50(1.97)
50(1.97)
50(1.97)
M
M12x1.75
M12x1.75
M20x1.5
M20x1.5
M20x1.5
M24x2
M24x2
M24x2
H
25(0.98)
25(0.98)
25(0.98)
25(0.98)
25(0.98)
24(0.94)
24(0.94)
24(0.94)
