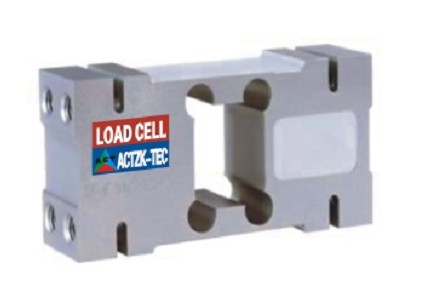

ACT-L6F称重传感器
◆ACT-L6F 称重传感器可满足 50kg-2000kg 量程范围内的测量。
◆铝合金材料,硅橡胶密封,表面阳极化,耐腐蚀性佳。
◆整体结构,安装使用方便。
◆适用于电子计价秤、电子平台称称等各类电子称重设备。可满足 50kg-2000kg 量程范围内的测量。
◆铝合金材料,硅橡胶密封,表面阳极化,耐腐蚀性佳。
◆整体结构,安装使用方便。
◆适用于电子计价秤、电子平台称称等各类电子称重设备。
特 性
◆量程: 50 ㎏到 2000 ㎏
◆高精度
◆铝合金平行梁结构
◆最大称台尺寸:
50-200Kg 600*600 ㎜
250-500Kg 600*800 ㎜
750-2000Kg 1200*1200 ㎜
◆整体安装
◆OIML 认证 证书号:R60/2000-CN1-06.01 (第一版)
◆德国 PTB 认证 证书号: D09-06.10 ( 第一版 )

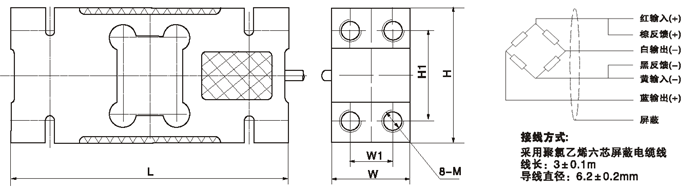

相关尺寸
量程 |
H
|
H1
|
L
|
W
|
W1
|
M
|
50~200kg,250kgSE |
75(2.95)
|
50(1.97)
|
156(6.14)
|
44(1.73)
|
24(0.94)
|
M12-7H
深20(0.79) |
250~500kg,750kgSE |
95(3.74)
|
70(2.76)
|
146(5.75)
|
60(2.36)
|
36(1.42)
|
M12-7H
深18(0.71) |
750~2000kg |
125(4.92)
|
85(3.35)
|
176(6.93)
|
76(2.99)
|
46(1.81)
|
M16-7H
深20(0.79) |
技术指标
最大称量 |
kg |
50/100/150/200/250/500/750/1000/2000 |
|||
输出灵敏度 |
mv/v |
2.0±0.2 |
|||
精度等级 |
|
C3D |
C3 |
C3G |
|
最大检定分度数 |
|
2500 |
3000 |
4000 |
|
最小检定分度值 |
g |
Emax/5000 |
Emax/7000 |
Emax/11000 |
|
温度对零点影响 |
%FS/10℃ |
0.0280 |
0.0200 |
0.0127 |
|
温度对输出灵敏度影响 |
+20℃~+40℃ |
%FS/10℃ |
0.0210 |
0.0175 |
0.0131 |
-10℃~+20℃ |
0.0140 |
0.0117 |
0.0088 |
||
综合精度 |
%FS |
0.0300 |
0.02OO |
0.0150 |
|
蠕变/回零 |
%FS |
0.0200 |
0.0167 |
0.0125 |
|
输入阻抗 |
Ω |
406±6 |
|||
输出阻抗 |
Ω |
350±3 |
|||
绝缘阻抗 |
MΩ |
≥ 5000 |
|||
零点平衡 |
%FS |
2 |
|||
额定温度范围 |
℃ |
-10~+40 |
|||
使用温度范围 |
℃ |
-20~+50 |
|||
推荐激励电压 |
V |
5-15 |
|||
安全过载范围 |
%FS |
150 |
|||
极限过载范围 |
%FS |
300 |
|||
推荐秤盘面积 |
mm |
400*400 |
|||
防护等级 |
|
IP65 |
|||
封装方式 |
|
胶封 |
