概述

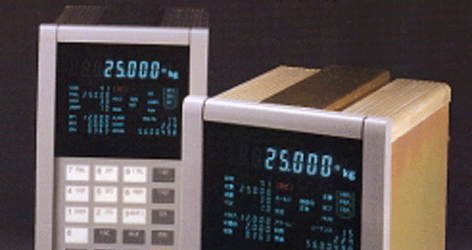

F800重量配料显示控制器是日本Unipulse公司的多功能仪表，可广泛应用于高精度，高速度多种工业称重系统。适用于多料自动配料系统、定量料斗秤、定量包装秤、液体罐装系统及重量分检秤等称重系统。

F800重量配料显示控制器采用8位（字高12mm）高亮度荧光数字显示管。同时，还具有状态显示，设定值显示和累计值显示。所有功能参数可通过键盘直接输入和修改，操作极为方便。另外，它还具有如下特点:

输入信号灵敏度：0.075μv/字。

100次/秒高速A/D转换和数字处理能力。　

显示分辨率：1/10000，扩展显示为1/40000。

高稳定性：可进行模拟及数字滤波。

重量显示：5位。

单位：g、kg、t、N、无（任选）。

设定值：具有存储和锁定保护功能。

专用SI/F串行接口。
    具备BCD、RS-232C、RS-485、D/A、PLC、SI/FII多种可供选择的接口。

 应用说明

 F800可对多达100种不同物料的配料控制。

 F800具有15点输入，16点输出接口。

 可选配双向BCD、RS-232C、RS-485、D/A接口。

多种PLC接口：Open Device Net、CC—LINK (选件)

技术参数：

  激励电压： DC10V±5%

  激励电流： 120mA（可并联4个350Ω的传感器）。

 工作电源： 100 ~ 220 V AC±10% （ 50 / 60 Hz ）20VA（订货时说明）。

 工作环境： - 10 ℃ ~ + 40 ℃ （湿度小于85%）

 外形尺寸： 130×207×150， 面板安装尺寸：127×200， 单位：mm

详细描述

Unipulse F800型称重控制器在称重系统中得到广泛的应用。使用这种型号的控制器能方便地对定量包装秤和多种物料配料系统达到精确测量和控制。
该控制器具有自校(self-check)和监视（Watch-dog Timer）等功能以保证自动称量系统的可靠性。由于采用三次给料控制、自动落差修正和排料控制，F800型称量控制器是一种能达到更高精确度的有效仪器。
F800采用的RS232C和RS485的通信接口、并行式BCD码输入/输出接口、模拟输出、特制的PLC接口等选择方式。
F800中采用标准的SI/F双线式串行接口。能方便地与任何一种Unipulse的打印机、远程显示器和定值仪器进行通信，也可选择SI/F Ⅱ型接口把多个指示器和多台打印机、显示器和转换器连接，一个这种的高速环路可连接多达20台设备。
特点
● 每秒100次的高速A/D转换 ● 进料、排料控制器顺序称量功能
和每秒100次的高速的数字 由起动信号初始化。
处理能力，响应时间短。
● 能预先放置多达100种配料 ● 采用全数字式前置控制版校准。
的设定值，每种配料都能连
续计量。
● U300A前置放大器精确度可 ● 采用一个简单的电阻式连接器
达0.1u V/℃ 进行二级校准。
● 采用贝塞尔（Bessel）式的 ● 所以设定值都能备份到固定的
低通滤波器（2、4、6、8Hz） RAM和C-MOS RAM中，这
和可选式的数字滤波器（每秒 些RAM 由锂电池供电，以防
2、4、8、16、32、64、128次 由于电源故障产生数据丢失。
），可防止机械震动的影响。

性 能 指 标
模拟信号部分
■ 传感器电压 ■ 分辨率
DV10V±5% 16位
■ 传感器电线 ■ 显示器最小分辨率
120mA（可并联4个350 1/10000（贸易标准）、
欧姆的传感器） 1/40000（最高）
■ 传感器电线 显示器部分
标准的4线或6线 ■ 显示管
■ 零点调整范围 高亮度真空荧光数码管
0~约2mV/（数字调整） ■ 数字显示
■ 增幅调整范围 8位，字高12mm
0.3~约2.0 mV /V（数字调整） ■ 重量显示
■ 模拟输入信号灵敏度 5位
0.3uV/读数. ■ 单位
■ 精度 g、㎏、t、1b、N任选
零漂移：0.1uV/℃ RTI以内（与输入比较） ■ 小数点
增量漂移： 5ppm/℃以内 0、0.0、0.00、0.000任选
■ 非线性 ■ 显示频率
0.01%FS以内 3、6、13、25次/秒任选
■ 模拟滤波器 （A/D转换为100次/秒）
贝塞尔（Bessel）式低通滤波器（-12db/oct） ■ 最大称重值
2、4、6或8Hz任选。 5位（最大99999）
■ 转换频率 ■ 最小增量值
100次/秒（10ms） 1~100任选
■ 超量程显示 毛重、净重转换/数字置
A/D转换溢出“Load” 零/去皮/清除去皮/保持或
净重超量程（5位）‘OFL1’ 判定/进料、排料转换/累
最大称量值+9刻度‘OFL2’ 计指令/清除累计值/开始/
毛重超重量（5位）‘OFL3’ 停止/排料指令
■ 回零 ■ 计量配料输入
当显示值在零点时回零（0±1/4刻度） BCD码两位（00~99），100种配料
■ 状态显示 接口部分
采用固定的字母显示管 ■ SI/F：二线式串行接口
设定/锁定/保持/零异常/去皮/净重/毛重/ 连接控制器与打印机和
运行/上限/下限/近零点/大给料/中给料/ 远程显示器（可达3台）
小给料/过量/正量/不足/结束/排料/自动 ■ BCO：BCD码并行数据输出接口（任选）
落差修正 把称量数据传递到PLC或其他BCD设备
■ 设定值显示 ■ 232：RS—232C通信接口（任选）
高亮度荧光管显示：4mm高 使计算机可读写各种称量数据、状态和设定值
配料名称/定量/过量/不足/大给料/中给料/落差 ■ BCI：BCD码并行数据输入接口（任选）
■ 累计值显示 从BCD设备中接收指令
高亮度荧光管显示： 4mm高 ■ 485：RS—485通信接口（任选）
累计次数：4位； 累计值：9位 可连接数个设备并可设定地址的串行通信，传
■ 序列号显示 送距离超过RS—232C
高亮度荧光管显示： 4mm高 ■ DAC：D/A转换接口（任选）
报警号：2位； 顺序控制时的故障号 把称量数据转换成模拟信号（用电压或电流表示）
序列号：3位； 顺序控制时的工程号 ■ PLC接口（任选）
■ S12：S1/F Ⅱ接口（任选）
二线式高速串行接口（可最多连接20台设备）
设 定 部 分 一 般 设 置
■ 设定方法 ■ 电压输入
键盘输入（发音薄膜键盘） AC100V、120V、200V、220V、240V、50/60Hz
■ 存储 ■ 电源消耗
初始设定值—NOV RAM（断电后 大约20VA
仍可保存数据的内存） ■ 操作温度
其他设定值—C-MOS，由锂电池供 -10℃~+40℃
电（根据使用条件，最多可保存数据 ■ 存储温度
7年以上有效） -40℃~+80℃
■ 设定值的保护（锁定） ■ 湿度
通过使用未经授权不能访问的方法防 ＜85%RH（不可结霜）
止初始设定值和校准值丢失 ■ 体积
■ 设定项目 130w×207H×150mm（宽×高×长）
校准一校零/量程校准/量值校准/最大 ■ 重量
量程/最小刻度/净重超量程/毛重超量 约3㎏
程/显示次数/小数点/1/4刻度显示开/关
/单位显示
比较设定1—大给料/中给料/落差/定量/
不足/过量（根据100种不同的配料分别
放置）
比较设定2—近零点/下限/上限/去皮设定/
禁止时间比较/判定时间/结束输出时间/排
料时间
功能设定—数字滤波器/运行检验/计量功能1/
计量功能2/计量功能3/禁止功能键/通信设定/
ID号
■ 外部输出信号
负逻辑，由光电藕合器被绝缘的断路继电器输出
（Ic=100Ma[最大]）
近零点/大给料/中给料/小给料/不足/正量/过量/结
束/排料/下限/上限/稳定/异常/故障/运行
■ 外部输入信号
负逻辑，由光电耦合器，被绝缘接点以及断路断
电器输出（Ic=10mA[最大]）
